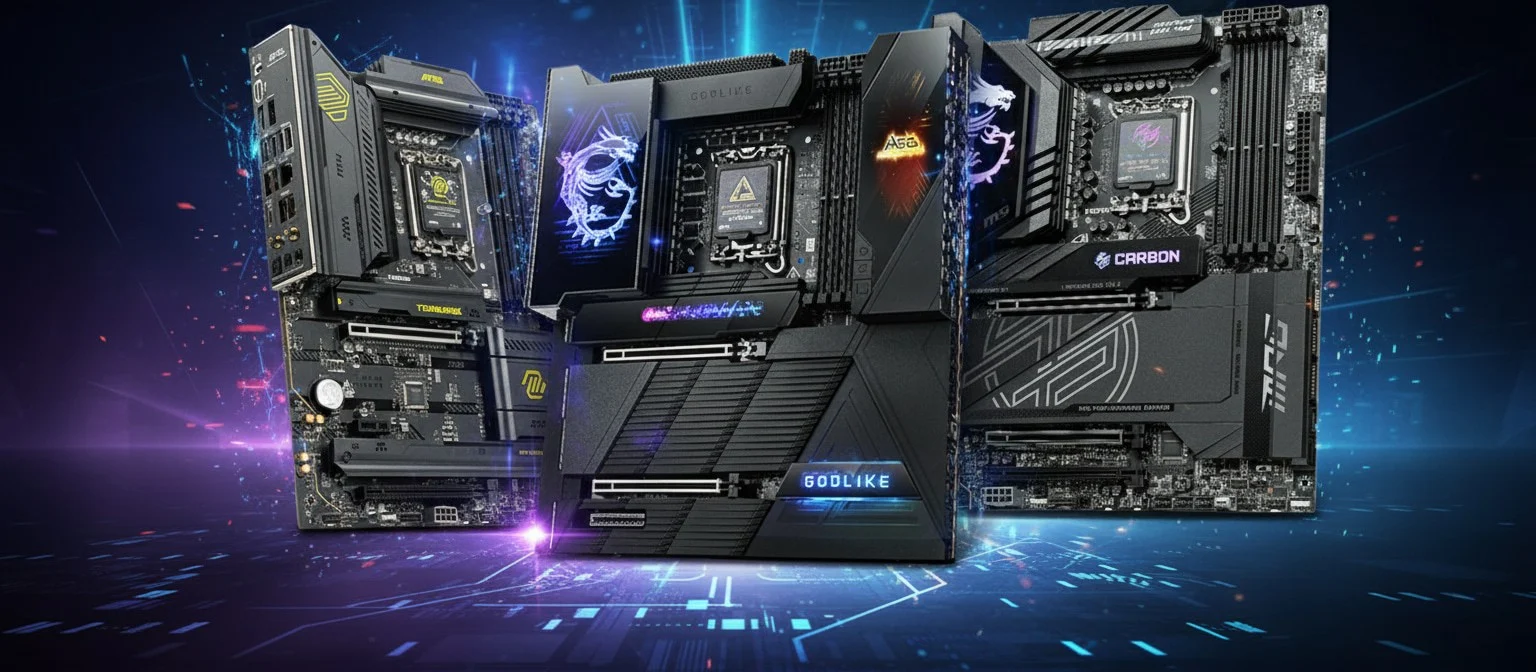

La Placa Base (Motherboard)

El chipset y su función

El chipset es el conjunto de circuitos integrados que determina la compatibilidad de la placa y gestiona la comunicación rápida entre CPU, RAM y AGP/PCIe. En las placas modernas, estas funciones están integradas en la CPU

• Northbridge (Puente Norte): En las placas antiguas, gestionaba la comunicación rápida entre CPU, RAM y AGP/PCIe. En las modernas, estas funciones están integradas en la CPU.

• Sourthbridge (Puente Sur): Gestiona los componentes más "lentos" como puertos USB, audio, red y almacenamiento SATA

Estándares de tamaño

El tamaño de la placa determina cuantos componentes puedes conectar y en que caja cabe:

• • ATX>: El estándar más común (30.5 x 24.4 cm). Ofrece la mayor cantidad de ranuras de expansión

  • Micro-ATX: Un tamaño intermedio cuadrado, muy popular por su relación calidad-precio

  • Mini-ATX: El formato más pequeño, diseñado para equipos compactos o "SFF" (de Forma Pequeña).

Conectores e Interfaces Internas

• ¿Que hay dentro de la placa?

  • Zócalo (Socket): Donde se instala el microprocesador

  • Ranuras DIMM: Zócalos para los módulos de la memoria RAM

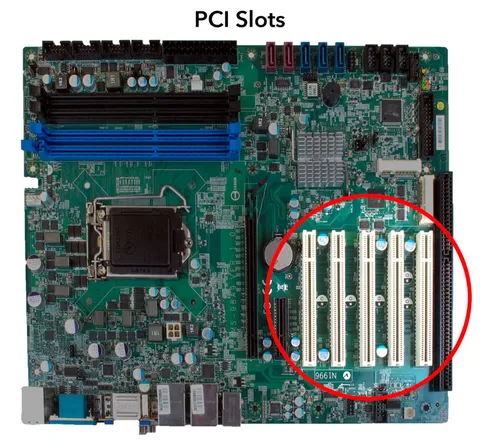

  • Slots PCI Express: Ranuras de expnsión para tarjetas gráficas (X16) y otras tarjetas como red o sonido (x1, x4)

  • Puertos SATA: Conexiones para discos duros mecánicos y SSDs de 2.5"

  • Puertos M.2: Ranura ultra rápida para los modernos SSD NVMe

El Panel trasero (I/O Panel)

• Conectividad Externa

  Es la zona que asoma por la parte de atás de la torre y donde conectamos los periféricos:

  • Puertos USB: 2.0 (negros) 3.0/3.1 (azules/rojos) y USB-C

  • Ethernet (RJ-45): Para la conexión a internet por cable

  • Salidas de Vídeo: HDMI, DisplayPort o los antiguos VGA/DVI (si la CPU tiene gráfica integrada)

  • Jacks de audio: Conexiones para altavoces (verde), microfono (rosa) y entrada de linea (azul)

Firmware y Energía

• BIOS/UEFi y Alimentación

  • BIOS/UEFI: Software básico de arranque almecenado en un chip de la placa que chequea el hardware al encender (POST)

  • Pila CMOS: Mantiene la configuración de la BIOS y la hora el sistema cuando el PC está apagado

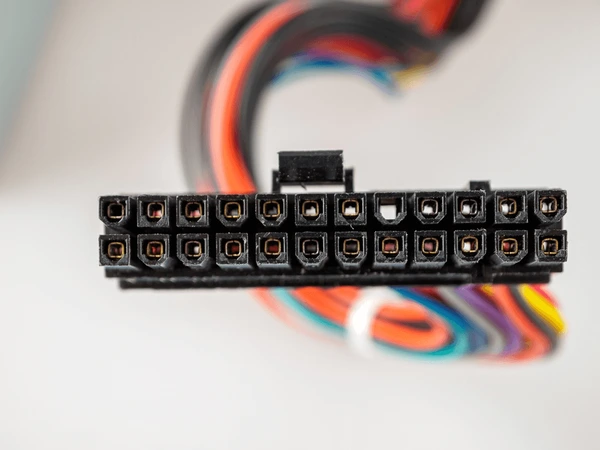

  • Conector ATX 24 pines: Es la toma de conrriente principal que viene de la fuente de alimentación
