Guía de Tornillería para PC

En esta página encontrarás una guía para saber qué tipo de tornillo va en cada componente para no dañar las roscas ni los circuitos.

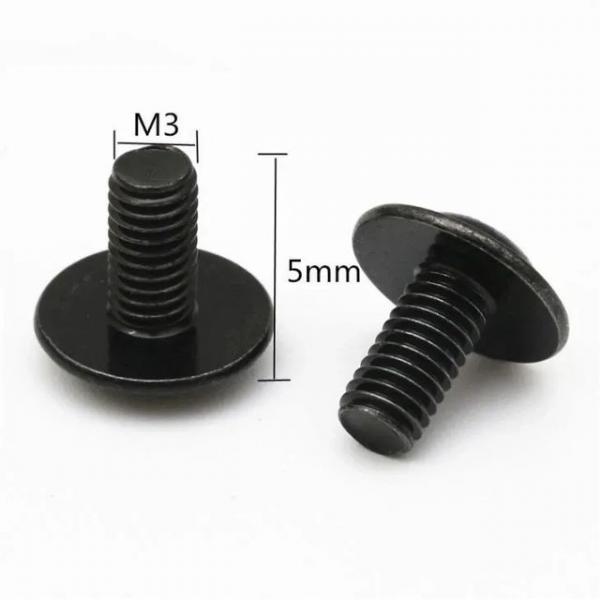

Tornillo de Placa Base (M3)

Se utiliza para fijar la placa base a los separadores. Tienen una rosca muy fina. Usar un tornillo de rosca gruesa aquí dañará el separador.

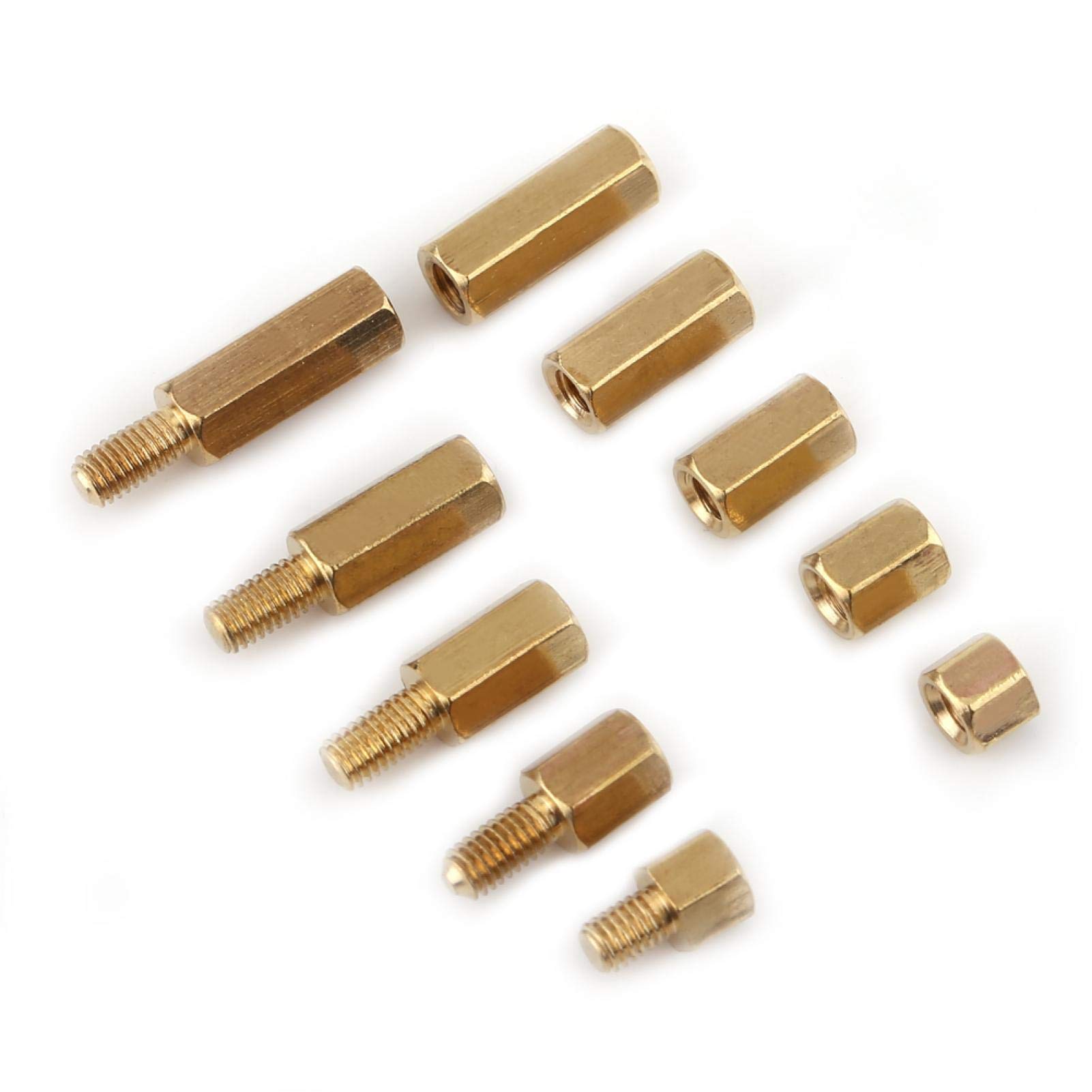

Son los postes hexagonales que separan la placa del metal del chasis para evitar cortocircuitos. Suelen ser dorados o negros.

Es el mismo que el de la fuente. Se usa para fijar la tarjeta gráfica y otras tarjetas PCIe al chasis del ordenador.

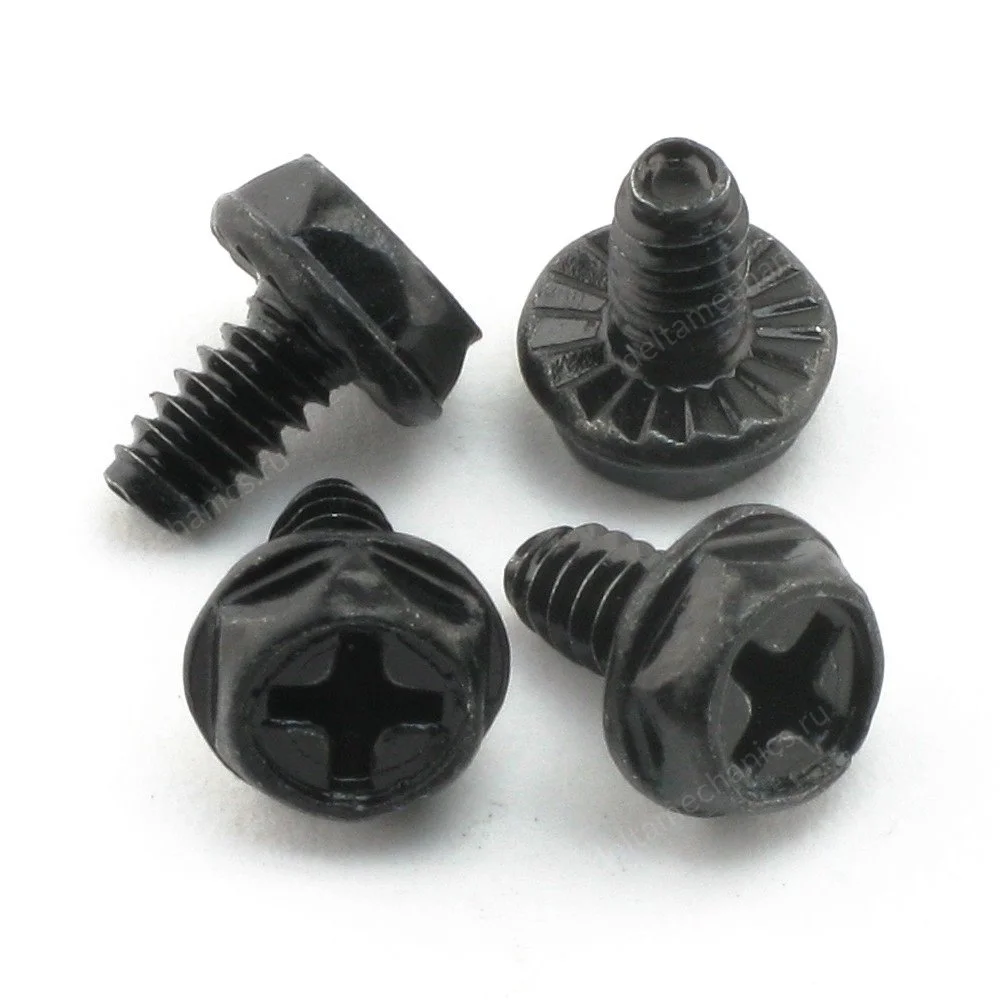

Tornillos de rosca gruesa y cabeza hexagonal o redonda ancha. Son los más resistentes para aguantar el peso de la fuente.

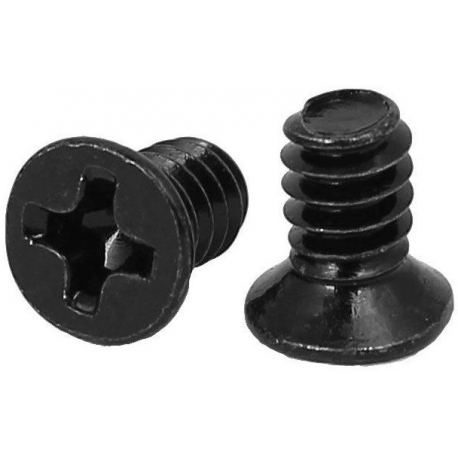

Los discos mecánicos grandes de 3.5" utilizan tornillos de rosca gruesa. Suelen tener una cabeza plana para encajar en las bahías.

Los SSD de 2.5" y las antiguas lectoras de DVD usan tornillos de rosca fina (M3), idénticos a los de la placa base.

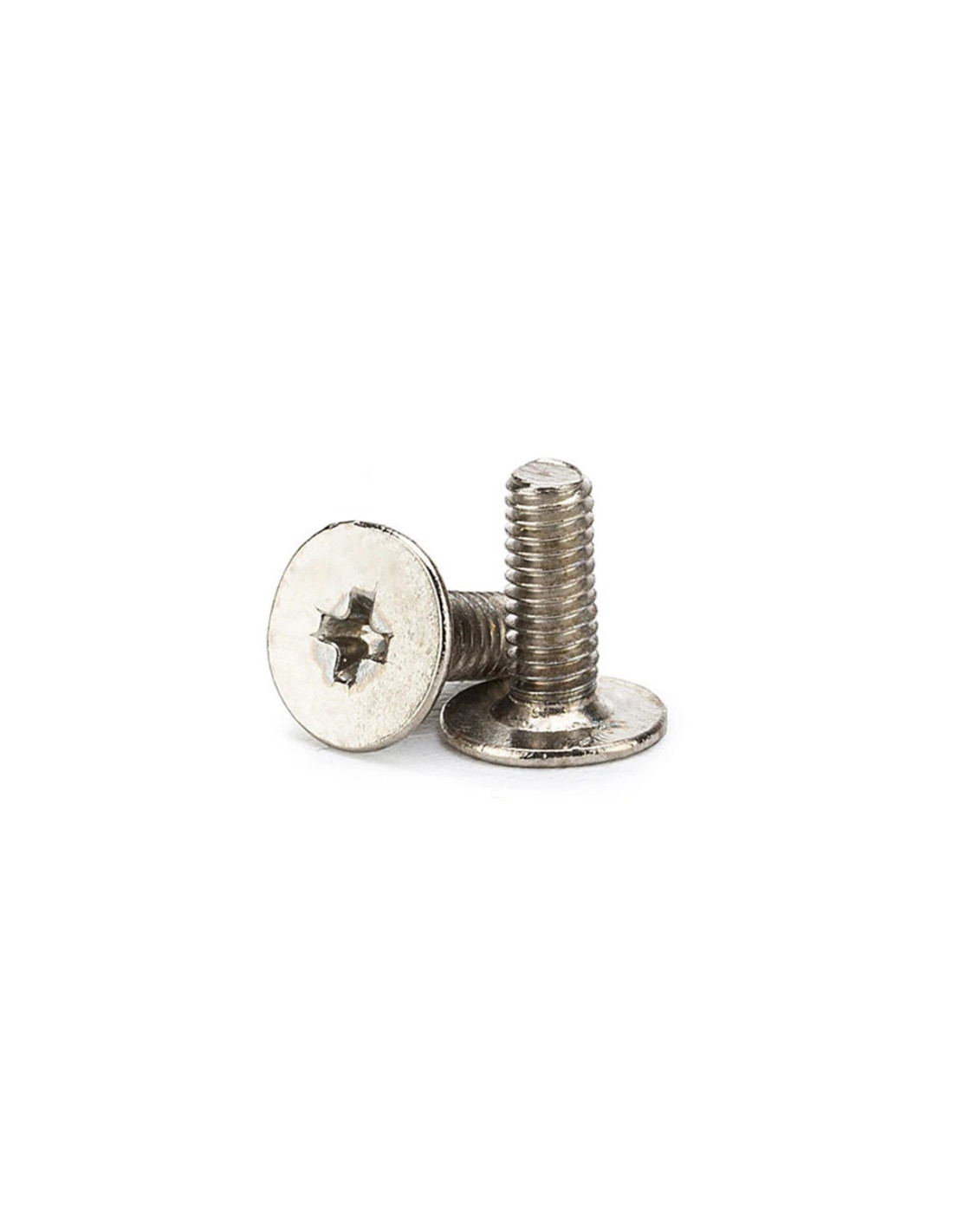

Es el tornillo más pequeño de todo el PC. Sirve para sujetar el módulo SSD M.2 a la placa base para que no se levante.

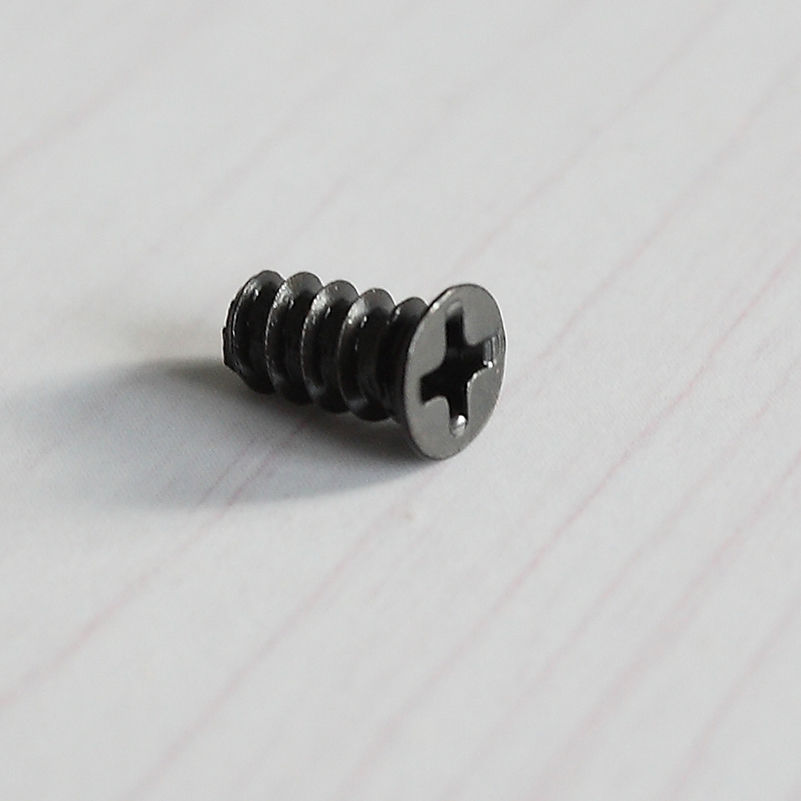

Tornillos muy anchos y cortos que "muerden" el plástico del ventilador para fijarlo firmemente a la caja.

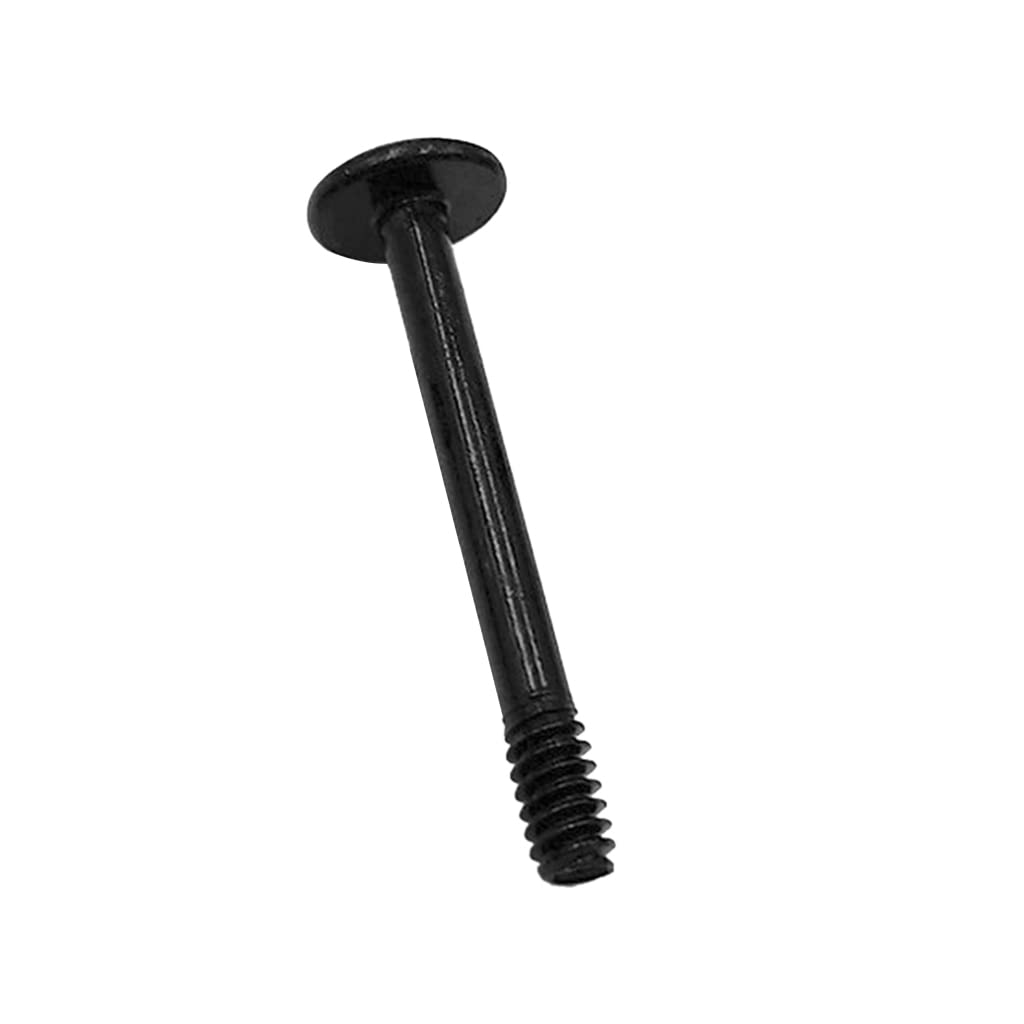

Son tornillos largos y finos diseñados para atravesar el ventilador y enroscarse directamente en las láminas del radiador de agua.

Diseñados para ser apretados con la mano. Se usan en las tapas laterales del chasis para facilitar el acceso rápido.
