Guía de Montaje de PC

Montar un ordenador es un proceso lógico. El secreto no está en la fuerza, sino en la paciencia y el orden. Sigue estos pasos para construir tu equipo con éxito.

1. Preparación del Entorno

Antes de tocar una sola pieza, organiza tu espacio de trabajo:

Mesa: Amplia, limpia y de material no conductor (madera es ideal).
Iluminación: Asegúrate de tener luz clara sobre el interior de la torre.
Electricidad Estática: Toca el chasis metálico de la torre o usa una pulsera antiestática conectada a tierra para no quemar los circuitos.

2. Preparación de la Placa Base (Fuera de la caja)

Es más fácil instalar las piezas pequeñas antes de meter la placa en la torre.

2.1 Instalación de la CPU

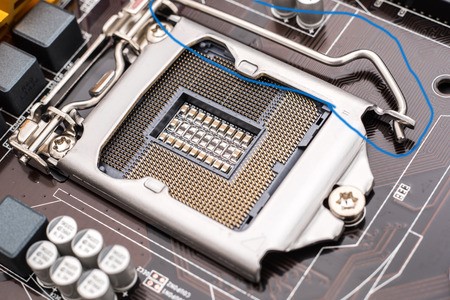

Levanta la palanca de retención del Zócalo (Socket).

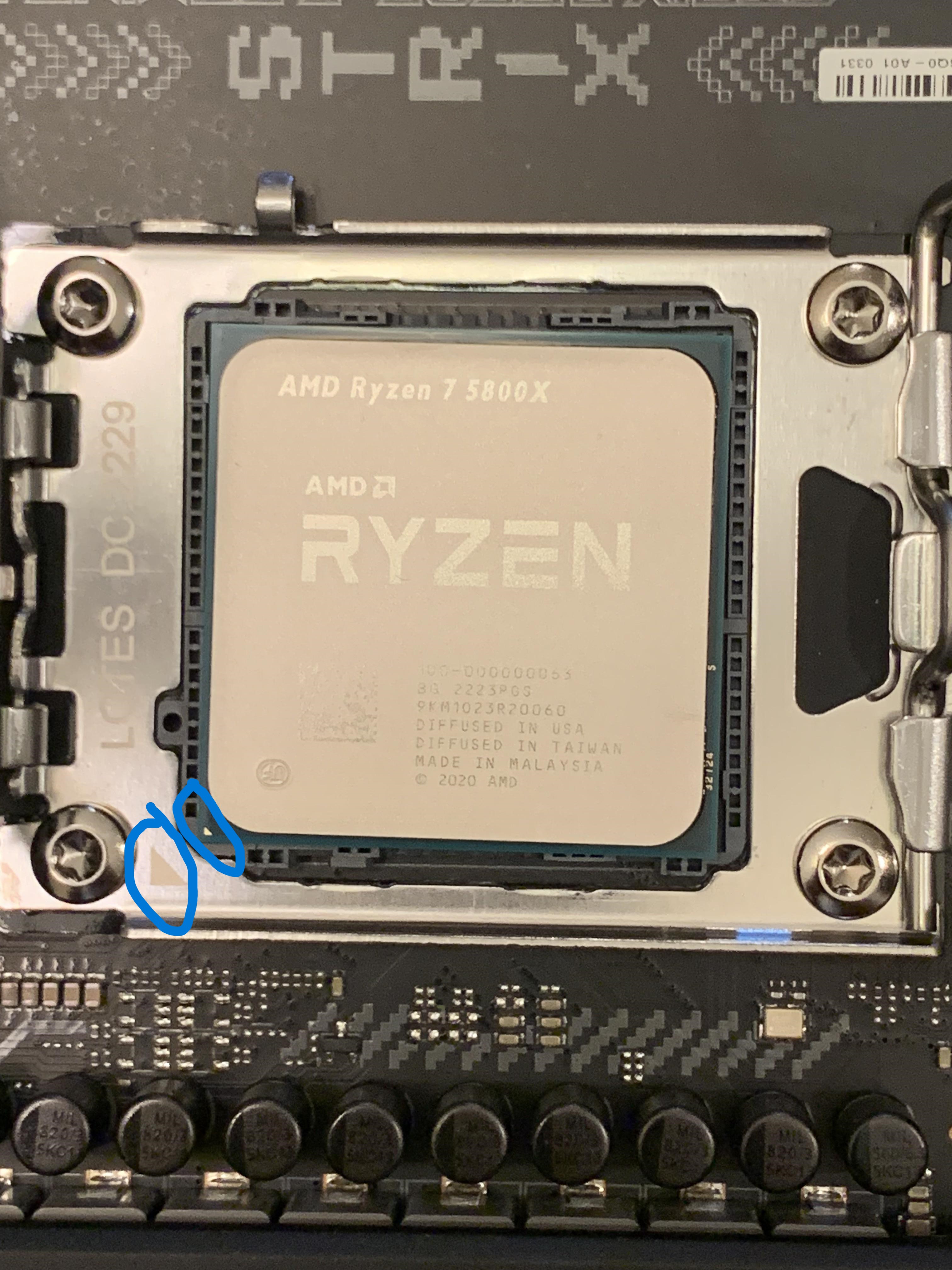

Sujeta el procesador por los bordes. Busca el triángulo dorado en una esquina del chip y hazlo coincidir con la flecha del zócalo.
Deja caer el procesador con suavidad (ZIF: Zero Insertion Force). No empujes.
Baja la palanca para asegurar el procesador.

2.2 Instalación de la RAM

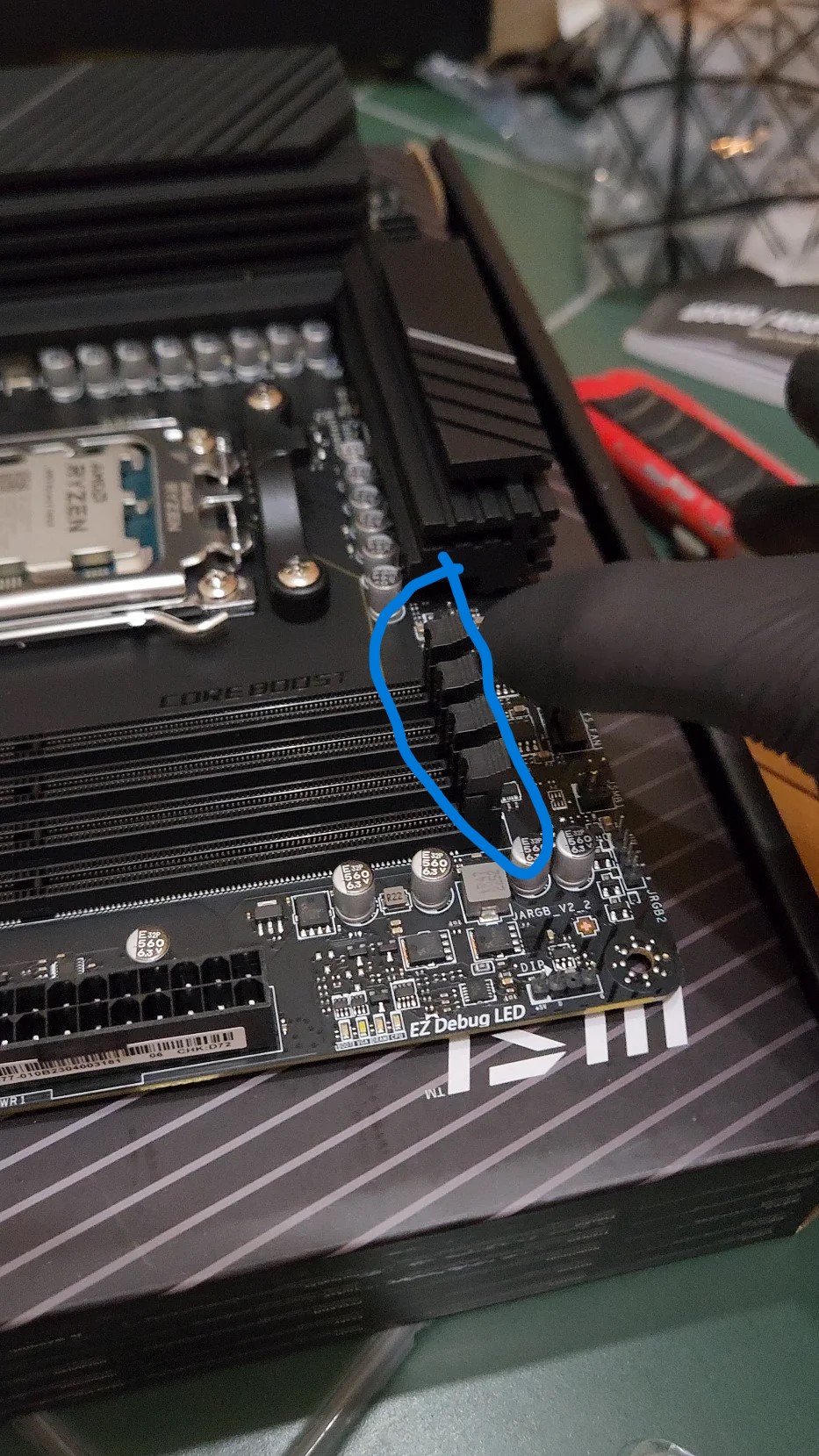

Abre las pestañas de seguridad de los Slots DIMM.
Alinea la muesca del módulo RAM con el saliente de la ranura.
Presiona con firmeza en ambos extremos hasta que las pestañas se cierren solas con un "click".

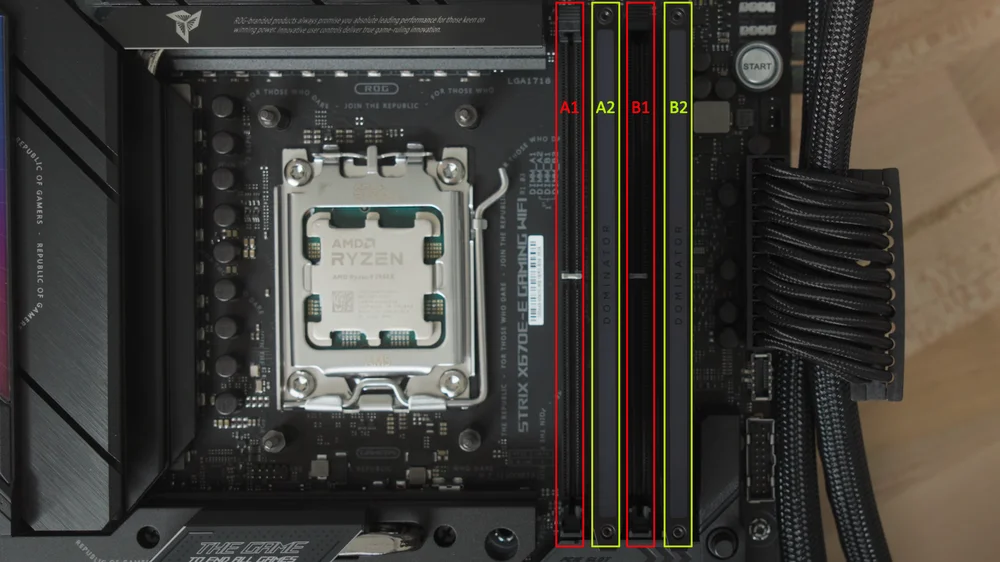

Si tienes 2 módulos, instálalos en los slots 2 y 4 para activar el Dual Channel.

2.3 El Almacenamiento M.2

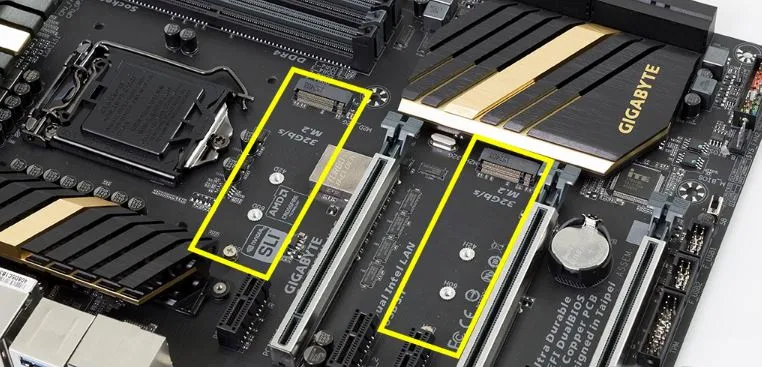

Localiza el puerto M.2 en la placa base.

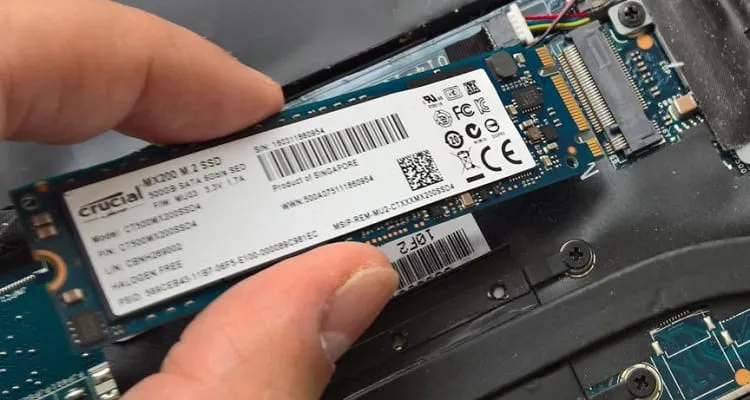

Inserta el SSD M.2 en un ángulo de 30 grados.
Empújalo hacia abajo suavemente y atornilla el pequeño tornillo de retención.

3. Instalación del Disipador (Cooler)

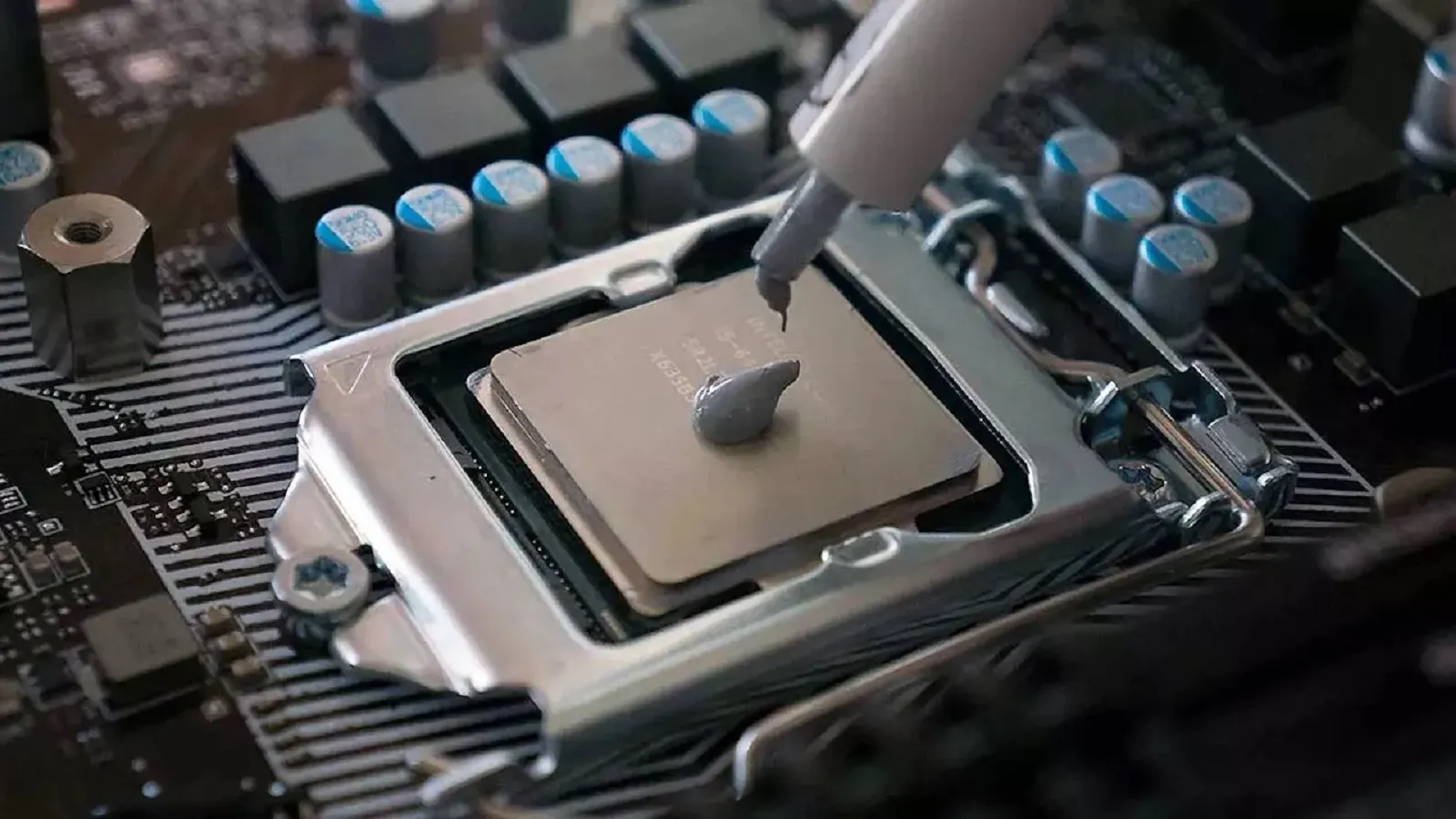

Aplica una gota de pasta térmica (tamaño de un guisante) en el centro de la CPU. (Si el disipador ya trae pasta pre-aplicada, salta este paso).
Coloca el disipador encima alineando los tornillos o anclajes.
Aprieta los tornillos en forma de cruz (X) para que la presión sea uniforme.

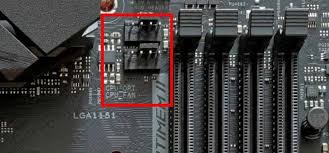

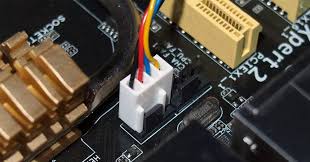

CRÍTICO: Conecta el cable del ventilador al puerto que dice CPU_FAN en la placa base.

4. Instalación en la Torre (Chasis)

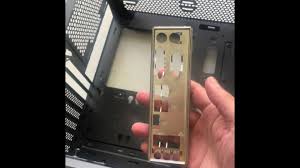

Instala el I/O Shield (la chapita trasera de los puertos) en el hueco de la torre.

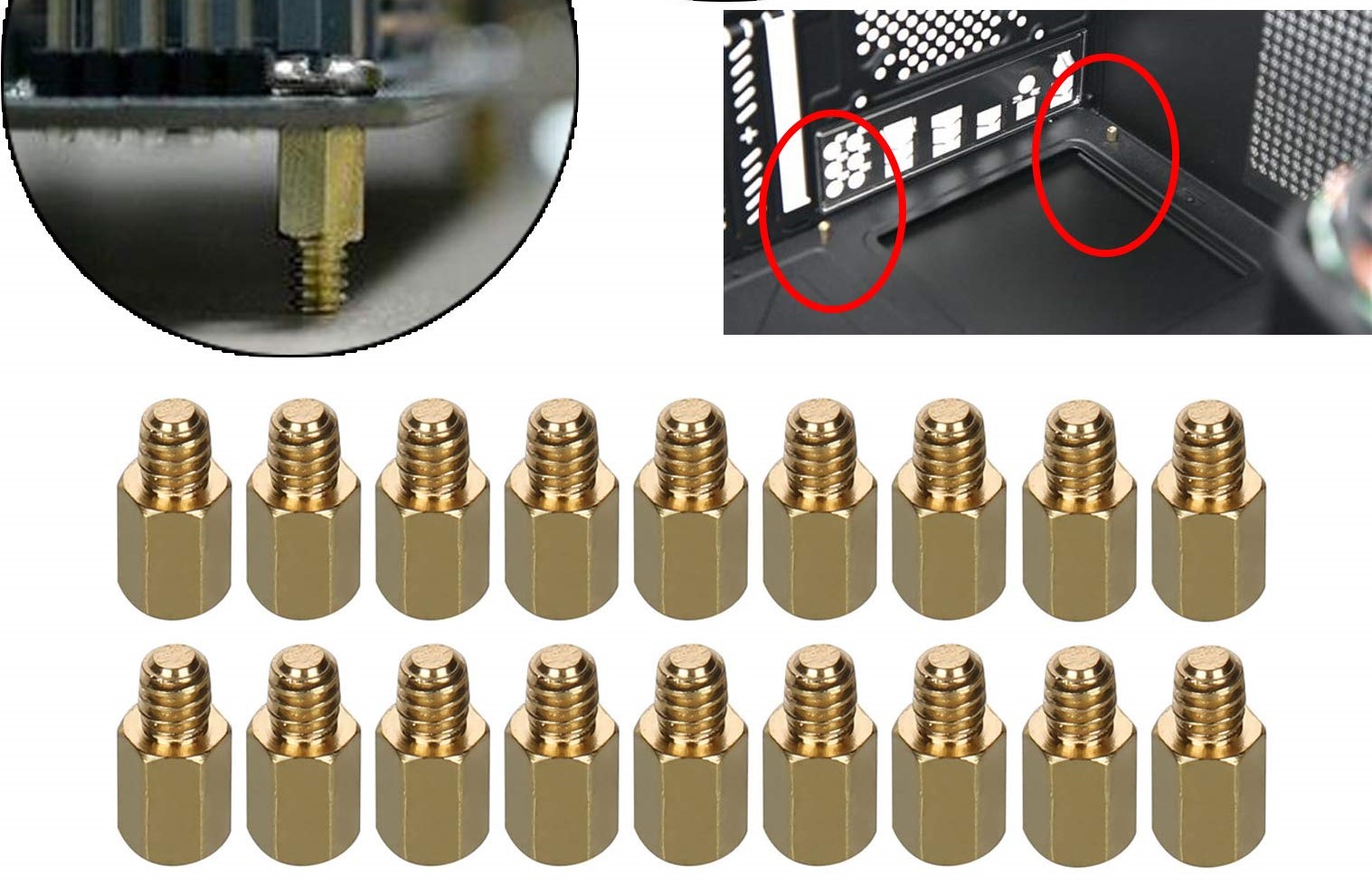

Coloca los separadores (tornillos hembra) en la torre según el tamaño de tu placa (ATX, Mini-ATX o Micro-ATX).
Introduce la placa base con cuidado y atorníllala a los separadores.

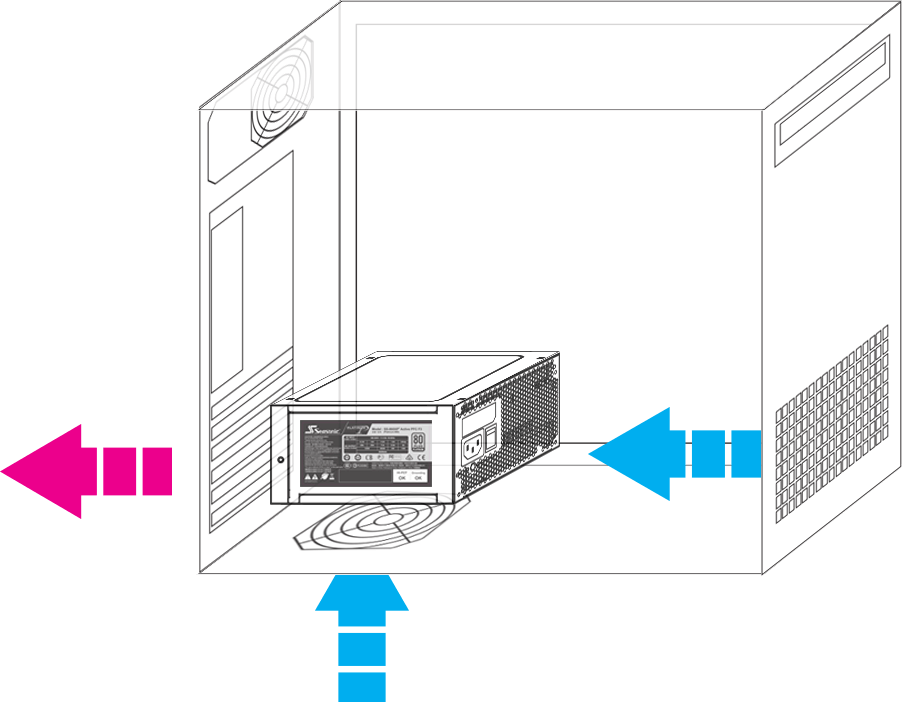

Instala la Fuente de Alimentación (PSU) en su compartimento, con el ventilador hacia abajo si la caja tiene rejilla inferior.

5. Conexiones Eléctricas y de Datos

Es el momento de dar energía a los componentes:

ATX 24 pines: El cable más grande para la placa base.

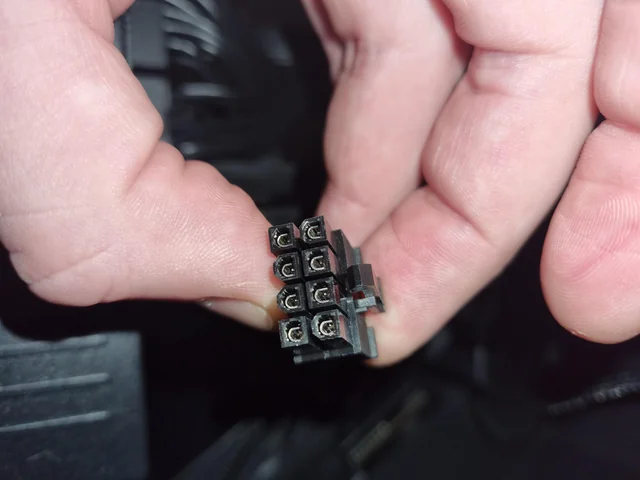

EPS 12V (4+4 pines): En la esquina superior izquierda, para alimentar la CPU.

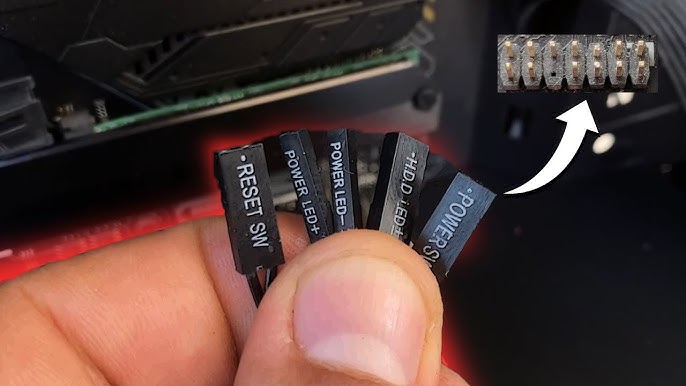

Panel Frontal (F_PANEL): Conecta los cables pequeños de la torre (Power SW, Reset, HDD LED). Consulta el manual de tu placa para no equivocarte de pin.
USB y Audio Frontal: Conecta los cables correspondientes en los puertos inferiores de la placa.

6. La Tarjeta Gráfica (GPU) (Si tienes)

Retira las tapas metálicas traseras de la torre que coincidan con el slot PCIe x16 (Si las tiene).

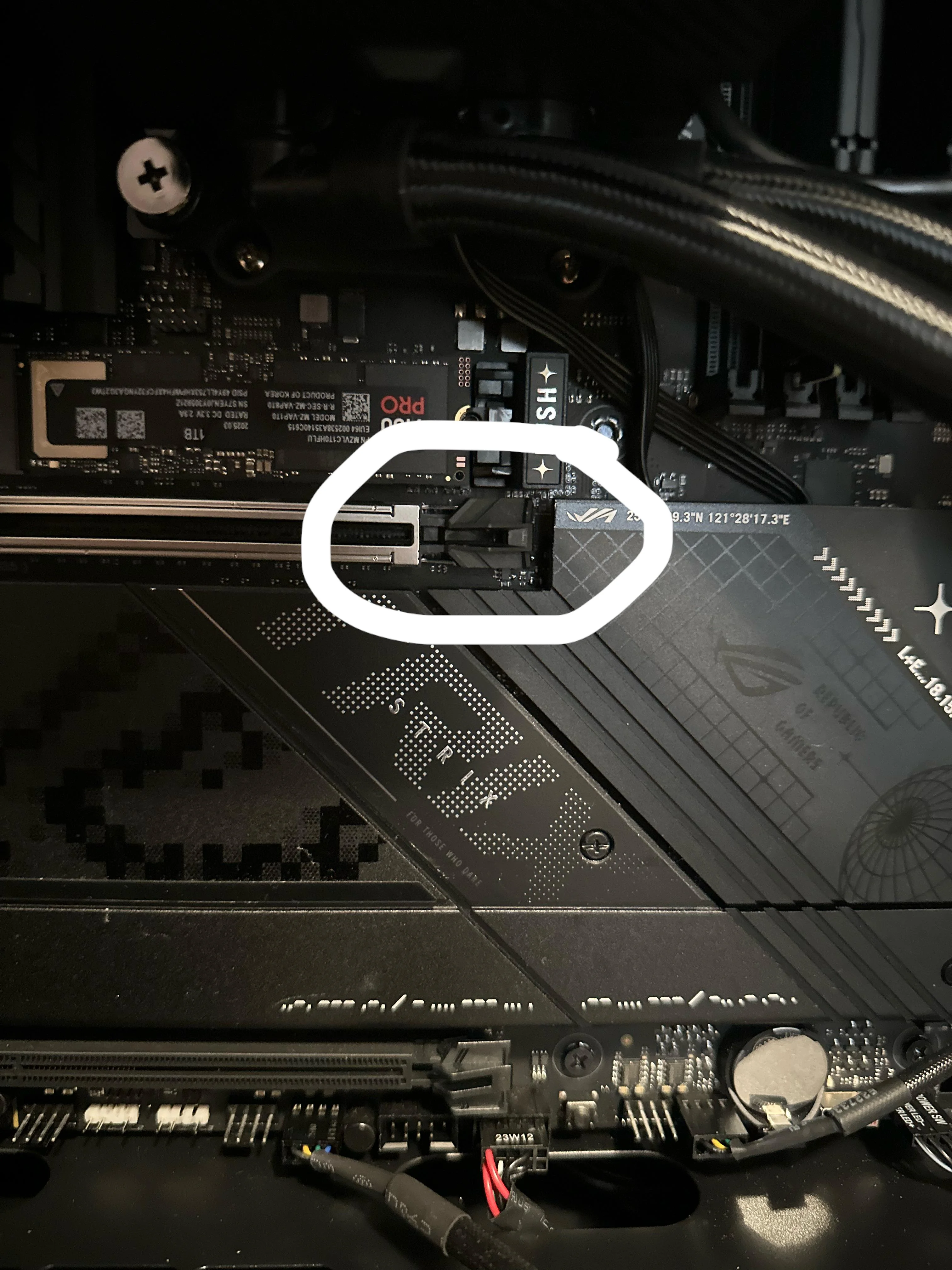

Abre la pestaña del slot PCIe.
Inserta la GPU hasta que suene el "click". Atornilla la tarjeta al chasis.
Conecta los cables PCIe (6+2 pines) desde la fuente de alimentación a la tarjeta.

7. Verificación Final

Revisa que no queden tornillos sueltos sobre la placa base (podrían causar un cortocircuito).
Asegúrate de que ningún cable bloquee las aspas de los ventiladores.
Conecta el monitor a la tarjeta gráfica (no a la placa base) y el cable de corriente.
